EMC 电磁兼容指令 (2014/30/EU) 专业解读

一、指令概述

全称: Directive 2014/30/EU of the European Parliament and of the Council on the harmonisation of the laws of the Member States relating to electromagnetic compatibility

简称: EMC Directive / 电磁兼容指令

发布日期: 2014年3月29日

实施日期: 2016年4月20日（取代旧指令 2004/108/EC）

法律地位: 欧盟CE标志指令体系中的核心指令之一，与LVD（低电压指令）并列为电气电子产品进入欧盟市场的两大基础安全指令

核心目标: 确保电气电子设备在电磁环境中既能正常工作（抗扰度），又不对其他设备产生不可接受的电磁干扰（发射）。

二、适用范围

2.1 适用产品

EMC指令适用于可能产生电磁干扰或其性能可能受电磁干扰影响的设备。简而言之，几乎所有含电子电路的产品都在范围内：

• 家用电器（洗衣机、冰箱、空调、微波炉等）
• 信息技术设备（计算机、服务器、打印机、显示器）
• 音视频设备（电视机、音响、摄像机）
• 照明设备（LED灯具、镇流器、调光器）
• 电动工具（电钻、电锯、角磨机）
• 电源设备（适配器、充电器、UPS、变频器）
• 工业自动化设备（PLC、传感器、电机驱动器）
• 医疗电子设备（非MDR管辖的辅助设备）
• 测量和实验室设备
• 消费电子产品（手机配件、可穿戴设备、智能家居）

2.2 与RED/LVD的边界划分

这是实际合规工作中最容易出错的地方。三条指令的适用关系如下：

产品类型	适用指令	说明
非无线电子设备	EMC + LVD	最常见组合，如家电、IT设备、灯具
无线产品（WiFi/蓝牙/蜂窝）	RED 2014/53/EU	RED已包含EMC要求，不单独适用EMC指令
纯电池供电（低于LVD电压下限）	仅EMC	LVD不适用，但EMC仍然适用
无线电设备的安全方面	RED	RED涵盖安全目标，LVD不单独适用

⚠️ 关键判断规则: 如果产品具备无线通信或无线定位功能（WiFi、蓝牙、LoRa、NFC、4G/5G、SRD等），该产品将由无线电设备指令 (RED 2014/53/EU) 完全覆盖，不再适用 EMC 指令 (2014/30/EU)。RED 指令第 3.1(b) 条已经包含了电磁兼容的基本要求，因此无线产品的欧盟符合性声明（DoC）上不能同时引用 RED 和 EMC 指令——这是合规实务中最常见的低级错误。

2.4 设备（Apparatus）与零部件（Component）的界定

并非所有含电子元件的产品都需要独立申请 CE-EMC 认证。正确区分"设备"与"零部件"至关重要：

类别	定义	是否需要CE-EMC	典型示例
设备（Apparatus）	最终用户可直接使用的独立功能部件，具有明确功能	是	内置PC电源、显卡、硬盘、PLC模块、LED驱动器
零部件（Component）	仅供OEM厂商集成的基础元器件，无独立终端功能	否	芯片、电阻、电容、未组装的PCB、连接器

判断标准: 如果产品可以直接销售给最终用户并独立完成某项功能，则属于"设备"，需要CE-EMC认证。如果产品仅供制造商集成到最终产品中，且不具备独立终端功能，则属于"零部件"，免于EMC指令要求。

2.5 "固有良性"设备（Inherently Benign Equipment）的豁免

EMC指令明确豁免那些因其物理特性既不会产生电磁骚扰、也具备足够抗扰度的设备。这类产品被称为"固有良性"设备：

• 普通不含电子线路的开关、插座
• 石英手表（无无线功能）
• 纯阻性负载（如不带电子控制板的加热器）
• 不含任何有源电子元件的电缆、连接器
• 无电子元件的简单机械装置

注意: 一旦上述产品加入了任何电子控制功能（如智能开关、温控加热器），则不再属于豁免范围，必须满足EMC指令要求。

2.3 明确排除的设备（Annex I）

1. 无线电业余爱好者使用的设备（非商业用途）
2. 航空产品、零件和器械（受EU 2018/1139管辖）
3. 机动车辆（受UNECE R10管辖）
4. 特定定制评估套件（仅供研发专业人员使用）

注意: 排除范围较窄，大多数商用电子设备都在EMC指令范围内。

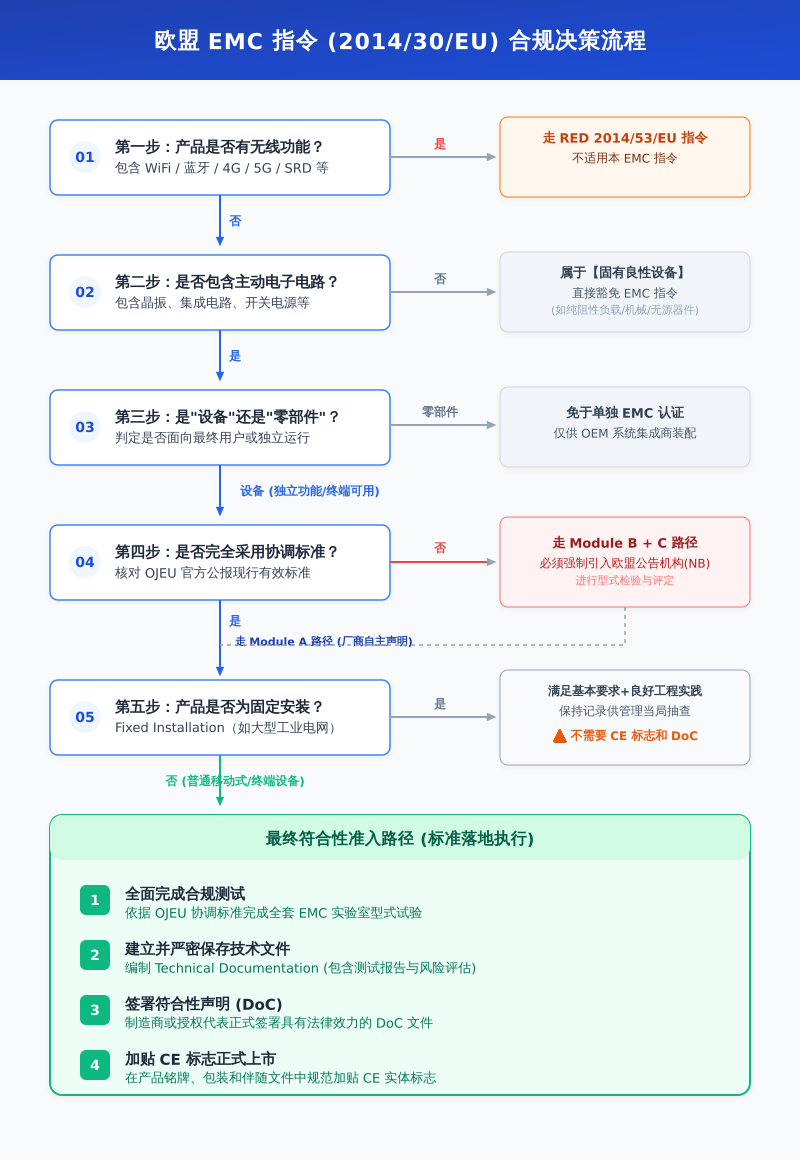

三、合规判定流程图

在深入技术细节之前，先通过以下流程图快速判定产品的合规路径：

流程概要：

1. 无线功能 → RED 指令（EMC 不适用）
2. 无主动电子电路 → 豁免
3. 零部件（仅供 OEM）→ 豁免
4. 完全采用 OJEU 协调标准 → Module A；否则 → Module B+C（须公告机构）
5. 固定安装 → 基本要求 + 工程实践，无需 CE/DoC；否则 → 完整合规路径

四、基本要求（Annex I）

EMC指令的核心是Annex I中定义的两大基本要求：

3.1 发射要求（Emissions）—— 不干扰他人

设备产生的电磁干扰不得超过无线电和电信设备以及其他设备无法正常工作的水平。

常见发射超标原因:

• 开关电源的传导噪声
• 高速数字电路的辐射噪声
• 线缆作为天线的意外辐射
• PCB布局不良导致的共模噪声

3.2 抗扰度要求（Immunity）—— 不被他人干扰

设备必须具有足够的抗电磁干扰能力，使其在预期使用环境中能够正常运行，不会出现不可接受的性能下降。

常见抗扰度失效模式:

• ESD静电放电导致复位/死机
• EFT电快速瞬变导致传感器误触发
• 射频辐射干扰导致通信中断
• 浪涌导致电源损坏

五、EMC测试项目详解

EMC测试分为发射测试和抗扰度测试两大类。具体测试项目取决于产品类型和适用的协调标准。

4.1 发射测试（EMI）

测试项目	英文名称	测试内容	典型标准
传导发射	Conducted Emissions (CE)	通过电源线/信号线传导的噪声	EN 55032 / EN 55011
辐射发射	Radiated Emissions (RE)	通过空间辐射的电磁噪声	EN 55032 / EN 55011
谐波电流	Harmonic Current	对电网的谐波污染	EN 61000-3-2
电压波动与闪烁	Flicker	对电网电压稳定性的影响	EN 61000-3-3
骚扰功率	Disturbance Power	30-300 MHz频段的辐射骚扰	EN 55014-1

4.2 抗扰度测试（EMS）

测试项目	英文名称	测试内容	典型标准
静电放电	ESD (Electrostatic Discharge)	人体静电接触/空气放电	EN 61000-4-2
射频辐射抗扰度	Radiated RF Immunity	空间电磁场干扰	EN 61000-4-3
电快速瞬变脉冲群	EFT/Burst	开关操作产生的快速脉冲	EN 61000-4-4
浪涌	Surge	雷电/开关引起的过电压	EN 61000-4-5
射频传导抗扰度	Conducted RF Immunity	通过线缆耦合的射频干扰	EN 61000-4-6
工频磁场	Power Frequency Magnetic Field	50Hz工频磁场干扰	EN 61000-4-8
电压暂降/中断	Voltage Dips & Interruptions	电网电压跌落和中断	EN 61000-4-11

六、协调标准体系

EMC指令是"新方法"指令，不规定具体技术指标，而是通过协调标准（Harmonised Standards）给出符合性推定。选择正确的标准是合规的第一步。

5.1 标准选择原则

1. 优先使用产品族标准（Product-family standards）
2. 无产品族标准时使用通用标准（Generic standards）
3. 根据使用环境选择对应限值等级

5.2 主要产品族EMC标准

产品类别	发射标准	抗扰度标准
多媒体设备（ITE+AV）	EN 55032	EN 55035
家用电器/电动工具	EN 55014-1	EN 55014-2
照明设备	EN 55015	EN 61547
工业/科学/医疗设备	EN 55011	EN 61326-1（测量）/ EN 61000-6-2（工业）
电力电子/变频器	EN 61800-3	EN 61800-3
消防/安防报警系统	EN 50130-4	EN 50130-4

5.3 通用EMC标准（按环境）

环境	发射	抗扰度
居住/商业/轻工业	EN 61000-6-3	EN 61000-6-1
工业	EN 61000-6-4	EN 61000-6-2

⚠️ 重要提示: 协调标准会定期更新，必须在OJEU（欧盟官方公报）上查看最新引用版本。使用过期标准将导致符合性推定失效。建议避免在技术文件中直接锁死具体的年份版本（如"EN 55032:2015"），而应表述为"应采用当前OJEU处于有效期内的最新协调标准"，并密切关注标准的撤销日期（Date of Withdrawal, DOW）——在DOW之后，旧版标准不再提供符合性推定。

七、合格评定程序

7.1 三种评定模式

EMC指令提供三种合格评定模式：

模式	名称	适用场景	公告机构
Module A	内部生产控制	完全采用OJEU协调标准时，制造商自行测试并声明	不需要
Module B+C	EU型式检验 + 内部生产控制	未采用或部分采用协调标准（如创新非标设计）	强制
Module H	全面质量保证	制造商运行经公告机构批准的质量体系	强制

7.2 Module A vs Module B+C 的关键区别

这是合规决策中最容易被忽视的环节：

• Module A（内部生产控制）：仅在完全采用欧盟官方公报（OJEU）发布的协调标准时适用。厂商可自主完成测试、编制技术文件、出具DoC，无需公告机构介入。
• Module B（EU型式检验）+ Module C：在没有适用的协调标准、或者厂商部分/未采用协调标准（例如采用了创新的非标设计、或标准覆盖不全）时，必须强制由公告机构进行型式检验并颁发EU型式检验证书。

⚠️ 常见误区: 很多厂商认为EMC指令下公告机构参与始终是"自愿的"。实际上，只有在完全采用协调标准时才是自愿的。一旦偏离协调标准，公告机构介入就是强制要求。

7.3 标准路径（Module A）操作步骤

绝大多数产品走Module A路径，制造商自行完成以下步骤：

1. 确定适用标准：选择正确的协调标准（产品族优先）
2. 进行EMC评估：完成发射和抗扰度测试（最差工况）
3. 编制技术文件：包含测试报告、设计文件、风险评估
4. 出具EU符合性声明（DoC）
5. 加贴CE标志

八、技术文件要求

技术文件是市场监督的核心依据。EMC指令Annex II/III规定了技术文件的最低要求：

8.1 技术文件必须包含

1. 产品一般描述：型号、变体、预期用途
2. 设计文件：原理图、PCB布局、元器件清单（BOM）
3. 协调标准清单：适用标准及其版本
4. EMC评估报告：发射和抗扰度测试报告
5. 测试配置说明：测试时的产品状态、线缆、附件、固件版本
6. 风险评估（Risk Assessment）：对产品在预期使用环境中的潜在电磁风险进行分析和评估
7. 符合性声明（DoC）

8.2 风险评估（Risk Assessment）—— 最容易被忽视的要求

2014/30/EU 指令附件四（Annex IV）明确要求，技术文件中必须包含"对风险进行适当的分析和评估"。这是很多厂商的盲区——他们误以为拿到第三方检测机构的EMC测试报告就足够了。

风险评估应包含：

• 产品在预期电磁环境中的潜在风险识别（哪些干扰源可能影响产品？产品可能干扰哪些设备？）
• 针对每种风险的控制措施说明（设计措施、屏蔽、滤波、软件容错等）
• 残余风险评价（采取控制措施后，风险是否降低到可接受水平？）
• 与适用协调标准要求的对应关系

⚠️ 重要: 风险评估不是测试报告的重复，而是从系统层面论证产品在真实使用环境中的电磁兼容安全性。市场监督机构在审核技术文件时，缺失风险评估是常见的不合规项。

8.3 最差工况原则（Worst-Case Configuration）

这是EMC合规中最容易被忽视但最关键的原则。测试配置必须代表产品在实际使用中的最差电磁兼容工况：

• 最长线缆配置：线缆长度影响辐射特性
• 最大功率/负载模式：高负载下噪声最大
• 所有端口激活：每个端口都可能成为干扰路径
• 充电模式：电池供电设备在充电时往往是最差工况
• 最终外壳和接地状态：外壳开合影响屏蔽效果
• 量产固件版本：固件变更可能改变EMC特性

典型案例: 某电池供电设备在"仅电池模式"下通过测试，但在"充电+满载"模式下辐射超标。市场监督机构按实际使用条件测试，判定不合规。教训：必须识别并测试最差工况。

九、固定安装（Fixed Installation）特殊规定

EMC指令对固定安装（Fixed Installation）有特殊规定。固定安装是指在预定地点永久组装和安装的设备组合，不可轻易移动（如大型工业生产线、风电场、变电站控制系统等）。

9.1 固定安装的合规路径

与普通设备不同，固定安装享有简化的合规路径：

要求	普通设备	固定安装
满足Annex I基本要求	✅ 必须	✅ 必须
CE标志	✅ 必须	❌ 不需要
EU符合性声明（DoC）	✅ 必须	❌ 不需要
公告机构参与	视情况	❌ 不需要
良好工程实践记录	不强制	✅ 必须
责任方及设备标识记录	不强制	✅ 必须

9.2 良好工程实践（Good Engineering Practices）

固定安装必须记录以下内容以证明符合良好工程实践：

• 安装的责任方（安装者/运营者）
• 所有构成设备的标识信息（型号、序列号、制造商）
• 采取的EMC措施（布线规范、接地系统、屏蔽方案、滤波措施等）
• 安装现场的电磁环境评估

⚠️ 注意: 构成固定安装的单个设备/组件如果单独投放市场，仍需满足EMC指令的全部要求（包括CE标志和DoC）。固定安装的豁免仅适用于整体安装，不适用于其中的独立设备。

十、EMC与LVD的关系

EMC和LVD是电气电子产品CE标志的"双支柱"：

维度	EMC 2014/30/EU	LVD 2014/35/EU
关注点	电磁兼容性	电气安全
电压范围	无电压限制	AC 50-1000V / DC 75-1500V
公告机构	自愿	自愿
合格评定	Module A（标准路径）	Module A（标准路径）
技术文件保存	10年	10年

大多数电气电子产品需要同时满足EMC和LVD，出具一份涵盖两个指令的DoC。

十一、常见问题与误区

Q1: 电池供电产品需要EMC吗？

需要。EMC指令没有电压下限，电池供电设备同样适用。充电模式往往是最差工况。

Q2: 通过了测试就等于合规吗？

不等于。合规需要完整的证据链：标准选择正确 → 最差工况测试 → 报告可追溯 → 技术文件完整 → DoC正确。测试只是其中一环。

Q3: 可以用FCC测试报告替代CE-EMC吗？

不可以。FCC和EU EMC的限值、测试方法、频率范围均有差异。FCC报告可作为参考，但不能替代CE-EMC评估。

Q4: 产品改版后需要重新测试吗？

取决于变更程度。任何可能影响EMC特性的变更（PCB改版、元器件更换、固件更新、外壳修改）都需要评估是否需要补充测试。建议在技术文件中维护变更控制记录。

Q5: EMC指令有过渡期吗？

2014/30/EU自2016年4月20日起已全面实施，旧指令2004/108/EC已废止。目前无过渡期，所有新投放市场的设备必须符合2014/30/EU。

Q6: 无线产品的DoC上可以同时引用RED和EMC指令吗？

不可以。这是合规实务中最常见的低级错误。RED指令第3.1(b)条已经包含了电磁兼容要求，因此无线产品的DoC上只能引用RED指令，不能同时引用EMC指令。同时引用两条指令会被市场监督机构判定为对适用法规理解错误。

Q7: 没有适用协调标准的产品怎么办？

如果OJEU没有针对你的产品发布协调标准，或者你选择不采用现有协调标准，则不能走Module A路径。必须通过Module B（EU型式检验），由公告机构介入。你需要自行制定EMC评估方案，提交公告机构审核并颁发EU型式检验证书。

十二、2025-2026年最新动态

• EN 55035:2026（多媒体设备抗扰度标准）更新版于2026年5月生效，新增对固件控制影响EMC性能的文档化要求
• 英国UKCA: 自2025年起，进入英国市场的产品需符合UK电磁兼容法规（SI 2016/1091），UKCA标志逐步替代CE标志
• 协调标准持续更新: 建议每季度检查OJEU公布的最新协调标准清单，确保使用当前引用版本
• 市场监管加强: 欧盟2025-2026年加强了对线上销售电子产品的EMC合规抽查，尤其是跨境电商平台

十三、DoC（符合性声明）常见错误

EU符合性声明（DoC）是CE标志的法定前提，但实务中错误率极高。以下是出口企业最常见的DoC错误：

#	常见错误	正确做法
1	制造商名称/地址与产品标签不一致	DoC上的制造商信息必须与产品标签完全一致
2	引用已废止的旧指令编号（2004/108/EC）	必须引用现行指令 2014/30/EU
3	无线产品同时引用RED和EMC指令	无线产品只能引用RED，不能同时引用EMC
4	签字人无公司合法授权	签字人必须是公司正式授权代表，不能是外部顾问
5	未标注签署日期和地点	DoC必须包含签署日期和地点
6	引用的协调标准版本已过期	必须引用OJEU当前有效引用版本，注意DOW过渡期
7	产品型号描述不完整	必须覆盖所有变体和型号，必要时附型号对照表
8	缺少公告机构信息（Module B路径时）	走Module B路径时，必须注明公告机构名称和编号

十四、合规检查清单

以下清单帮助制造商自查EMC合规状态：

#	检查项	状态
1	确认产品适用EMC指令（非RED）	☐
2	确定正确的协调标准（产品族优先）	☐
3	确认标准版本为OJEU最新引用版本	☐
4	识别并记录最差工况配置	☐
5	完成发射测试（传导+辐射）	☐
6	完成抗扰度测试（ESD/EFT/Surge/RF等）	☐
7	测试报告包含配置照片和详细参数	☐
8	编制完整技术文件	☐
9	出具EU符合性声明（DoC）	☐
10	加贴CE标志（含公告机构编号，如适用）	☐
11	建立变更控制流程	☐
12	技术文件保存≥10年	☐

---

本文仅供参考，不构成法律意见。具体合规要求请以欧盟官方公报（OJEU）公布的最新法规文本和协调标准为准。
